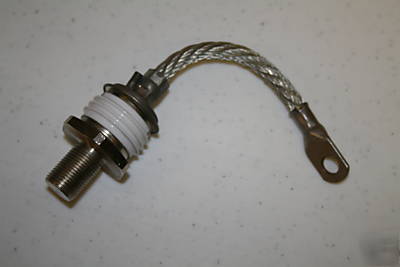

NTE5589 (scr-1200VRM 550A per each)
for Phase Control Applications
Excellent Surge and I2t Ratings
Absolute Maximum Ratingsand Electrical Characteristics:
NTE5587 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V
NTE5589 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V
NTE5593 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1600V
T(RMS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 550A
T(AV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350
Peak One Cycle, Non Repetitive On State Surge Current, I
50Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9100A
60Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10,000A
Critical Rate of Rise of On State Current, di/dt
Repetitive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150A/
Non Repetitive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800A/
2t fo Fusing (8.2ms), I2t . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 416,000A2sec
Peak Gate Power Dissipation, P
GM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16W
Average Gate Power Dissipation, P
G(AV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3W
TM = 625A, TJ = +25 C), VTM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.4V
Peak Forward Leakage Current (At V
DRM, TJ = +125 C), IDRM . . . . . . . . . . . . . . . . . . . . . . . . . 30mA
Peak Reverse Leakage Current (At V
RRM, TJ = +125 C), IRRM . . . . . . . . . . . . . . . . . . . . . . . . . 30mA
D = 12V, TJ = +25 C), IGT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150mA
D = 12V, TJ = +25 C), VGT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3V
Non Triggering Gate Voltage (At V
DRM, TJ = +125 C), VGDM . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.15V
Absolute Maximum Ratingsand Electrical Characteristics (Cont d):
GTM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4A
GRM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5V
T = 250A, diR/dt = 25A/ s, re applied, dv/dt = 20V/ s, linear to 0.8VDRM, TJ = +125 C) 150 s
On Time (VD = 100V, IT = 100A), ton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 s
Minimum Critical dv/dt exponential to V
DRM (TJ = +125 C), dv/dt . . . . . . . . . . . . . . . . . . . . . 300V/ s
J . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 to +125 C
stg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 to +150 C
Maximum Thermal Resistance, Junction
to Case, RthJC . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.10 C/W
Maximum Thermal Resistance, Case
to Sink (Lubricated), RthCS . . . . . . . . . . . . . . . . . . . 0.05 C/W
Mounting Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360in.
Mounting Torque (Lubricated) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400kg
