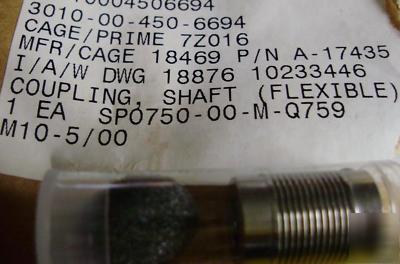

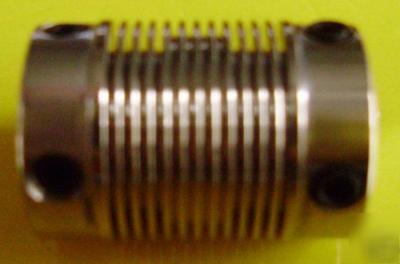

17435 flexible shaft coupling .7" l bore .25" x .2180"


Cage Code: Part Number: Company Name:
18469 17435 PRECISION MANUFACTURING GROUP LLC DBA SERVOMETER
Requirement Name: Requirement:
OVERALL LENGTH 0.700 INCHES MINIMUM AND 0.730 INCHES MAXIMUM
OUTSIDE DIAMETER 0.497 INCHES MINIMUM AND 0.503 INCHES MAXIMUM
THREAD SIZE DESIGNATOR 4-40 BOTH ENDS
BORE DIAMETER 0.2500 INCHES MINIMUM AND 0.2510 INCHES MAXIMUM FIRST END
BORE DIAMETER 0.2180 INCHES MINIMUM AND 0.2190 INCHES MAXIMUM SECOND END
BORE LENGTH 0.1875 INCHES NOMINAL BOTH ENDS
FURNISHED ITEMS AND QUANTITY SETSCREW 4
SECURING METHOD THREADED HOLE BOTH ENDS
THREADED HOLE QUANTITY 2 BOTH ENDS
THREADED HOLE LOCATION BOTH ENDS: CENTERED 0.094 IN. FROM END OF HUB, 90 DEG APART
DESIGN CONTROL REFERENCE A-17435
